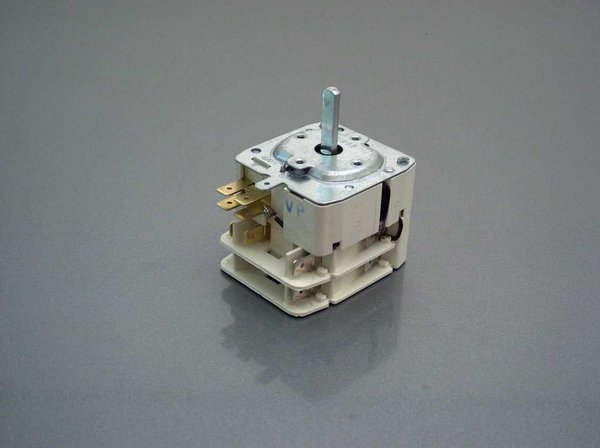

Timer 30 min. overrule (korte,

Timer voor Hapro modellen: Pearl | Opal | Ruby.  Fabrikant nummer: HX6878 ( HX 6878 A ). Ook als alternatieve timer te gebruiken voor vele niet meer leverbare 30 minuten timers zoals die van Riho, Alisun en Alphasun. Zie 2de aansluitschema hieronder!

Hieronder is maar één timer aangesloten op de printplaat maar is hij 3x afgebeeld om rondom de aansluitingen goed te zien.

Alternatieve aansluitwijze wanneer de timer gebruikt wordt om een oudere timer te vervangen:
(de overrule print is dan niet meer nodig)

Gebruik altijd onderstaande schema indien deze timer gebruikt wordt voor het vervangen van een ander type!

In praktijk is de draad rechts onder vaak blauw.

Wat doet de overrule-print?

Een overrule-regeling met behulp van de overrule-print (ofwel "watchdog" print) is een extra beveiliging.
Deze is omstreeks 2007 verplicht gesteld voor nieuwe zonnebanken. Gemaakt om te voorkomen dat een zonnehemel ingeschakeld blijft wanneer een timer defect raakt en niet meer terugloopt. Dit kan wanneer je ook nog in slaap bent gevallen, ernstige verbranding veroorzaken.
De overrule-print meet continue de juiste terugloop en schakelt bij problemen een zonnehemel of zonnebank direct uit. Na een vijftal aaneengesloten foutmeldingen, gaat deze print in een definitieve uitschakeling en zal vervangen moeten worden.
